Instrucciones para el Plegado de Chapa
En Cortenvio, realizamos el plegado CNC de chapas con maquinaria de alta precisión. Ajustamos herramientas y parámetros según cada material y diseño, asegurando pliegues exactos, sin deformaciones y listos para ensamblar.
Si falta alguna información o hay algo que aclarar, nos pondremos en contacto con vos antes de avanzar con la producción.
Capacidades
Límites y recomendaciones para piezas con plegado
Antes de comenzar tu proyecto, es importante tener en cuenta ciertas limitaciones para el plegado de metales.
Tamaño máximo permitido
| Espesor (mm) | Largo Máximo (mm) | Ancho Máximo (mm) |
|---|---|---|
| 0.9 | 1100 | 1000 |
| 1.2 | 1100 | 1000 |
| 1.6 | 1100 | 1000 |
| 2 | 1100 | 1000 |
| 2.5 | 1100 | 1000 |
| 3.2 | 1100 | 1000 |
| 4.7 | 1100 | 1000 |
| 6.3 | 1000 | 800 |
| 7.9 | 1000 | 650 |
Tamaño mínimo de pieza
| Espesor (mm) | Largo Mínimo (mm) | Ancho Mínimo (mm) |
|---|---|---|
| 0.9 | 40 | 20 |
| 1.2 | 40 | 20 |
| 1.6 | 40 | 20 |
| 2 | 40 | 20 |
| 2.5 | 40 | 20 |
| 3.2 | 50 | 20 |
| 4.7 | 60 | 25 |
| 6.3 | 80 | 30 |
| 7.9 | 85 | 30 |
Si necesitas piezas mas grandes o de otro material puedes usar nuestro servicio de Cotización personalizada
Pestaña mínima
| Espesor (mm) | Pestaña Mínima (mm) |
|---|---|
| 0.9 | 8 |
| 1.2 | 8 |
| 1.6 | 10 |
| 2 | 12 |
| 2.5 | 14 |
| 3.2 | 20 |
| 4.7 | 30 |
| 6.3 | 40 |
| 7.9 | 42 |

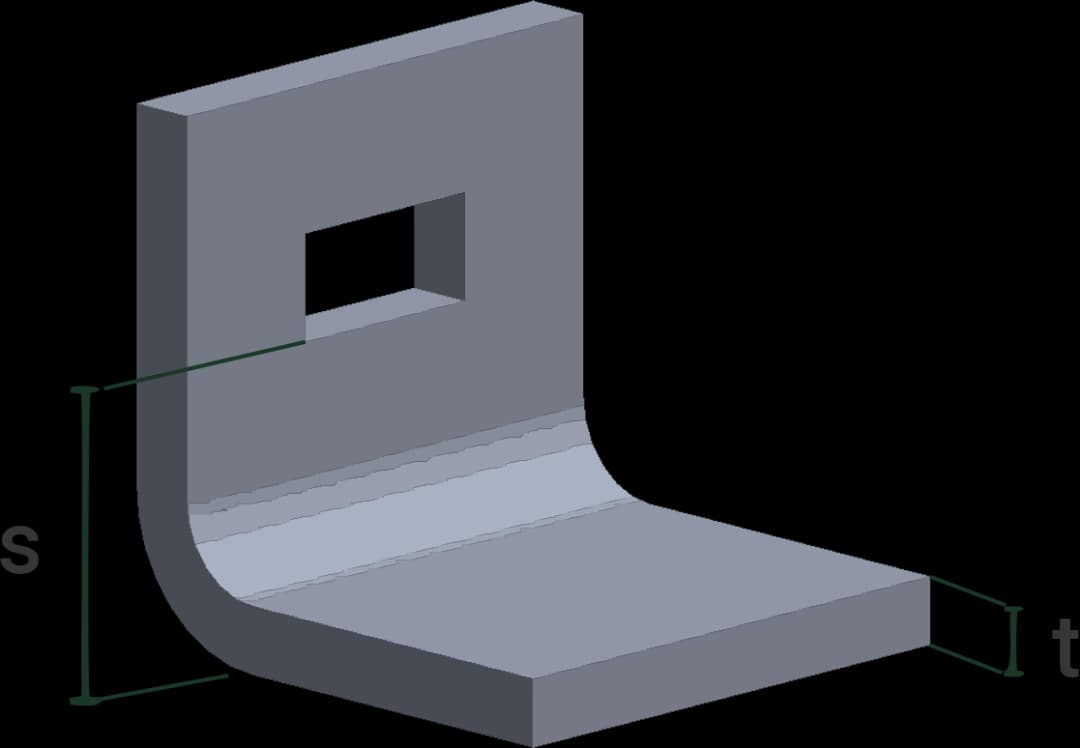

Espacio libre en las pestañas
Agujeros cerca de pliegues: lo que debés evitar

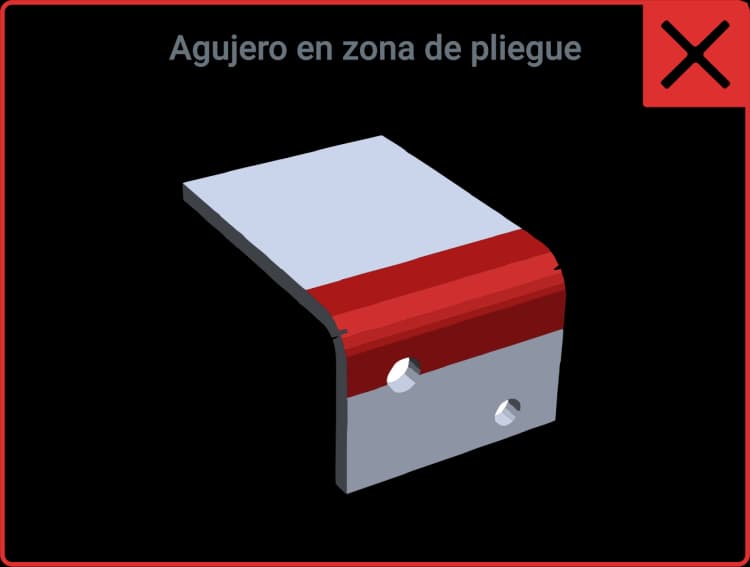

Cuando diseñes piezas plegadas, evitá colocar agujeros o perforaciones dentro de la zona de pliegue. Esto puede generar:
- Deformación del agujero durante el proceso de plegado
- Grietas o fisuras en el material
- Piezas rechazadas por no cumplir con las especificaciones

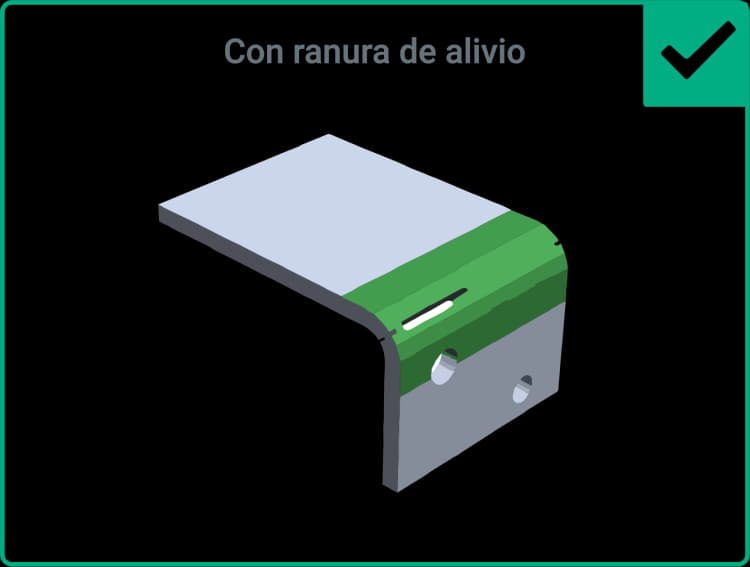

¿Qué hacer si necesitás un agujero cerca del pliegue?

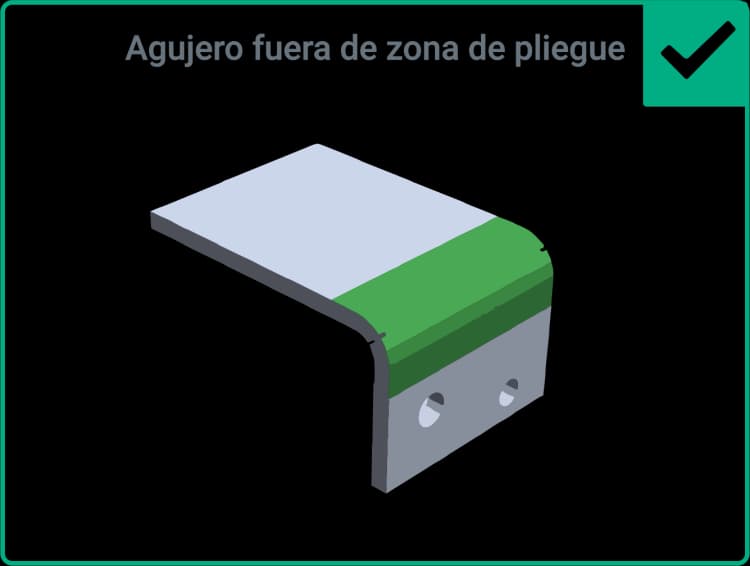

Usá una ranura de alivio que libere tensiones y permita que el material se pliegue sin deformar el contorno del agujero. Además, respetá la distancia mínima entre el pliegue y cualquier perforación según el espesor de la chapa (ver tabla)
| Espesor (mm) | Distancia Mínima Segura (mm) |
|---|---|
| 0.9 | 8 |
| 1.2 | 8 |
| 1.6 | 10 |
| 2 | 12 |
| 2.5 | 14 |
| 3.2 | 20 |
| 4.7 | 30 |
| 6.3 | 40 |
| 7.9 | 42 |
Radios neutros recomendados

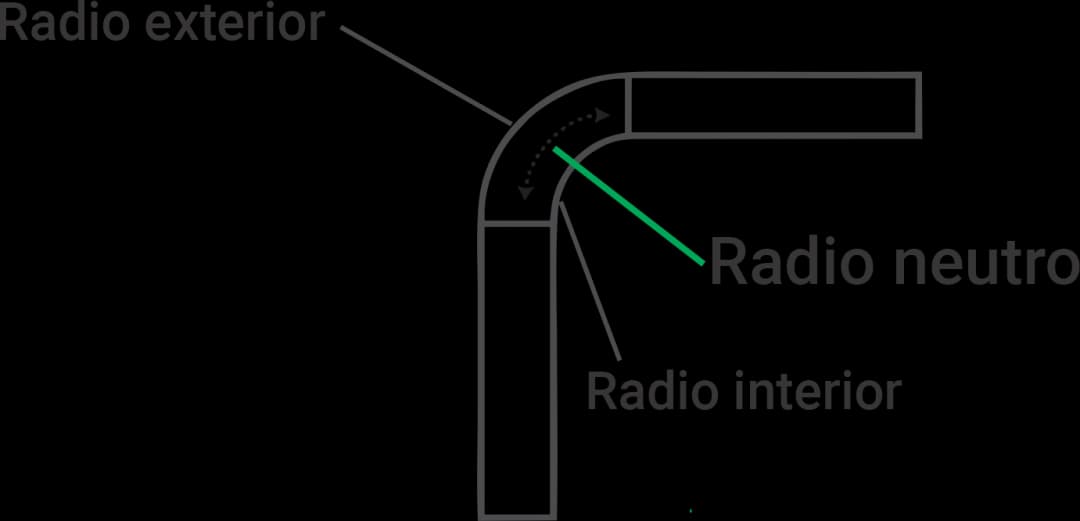

Durante el proceso, el material genera tres radios: interior, neutro y exterior. El radio neutro es la zona donde el material no se estira ni se comprime. Utilizar radios adecuados es clave para lograr pliegues precisos, evitar fisuras y conservar dimensiones finales de la pieza.
En la tabla se indican los radios neutros recomendados según el espesor de la chapa. Seguir estas referencias mejora la calidad del plegado y evita errores de fabricación.
| Espesor (mm) | Radio Neutro (mm) |
|---|---|
| 0.9 | 2 |
| 1.2 | 2.5 |
| 1.6 | 2.6 |
| 2 | 2.8 |
| 2.5 | 4.4 |
| 3.2 | 5.4 |
| 4.7 | 8.5 |
| 6.3 | 12.5 |
| 7.9 | 13.2 |

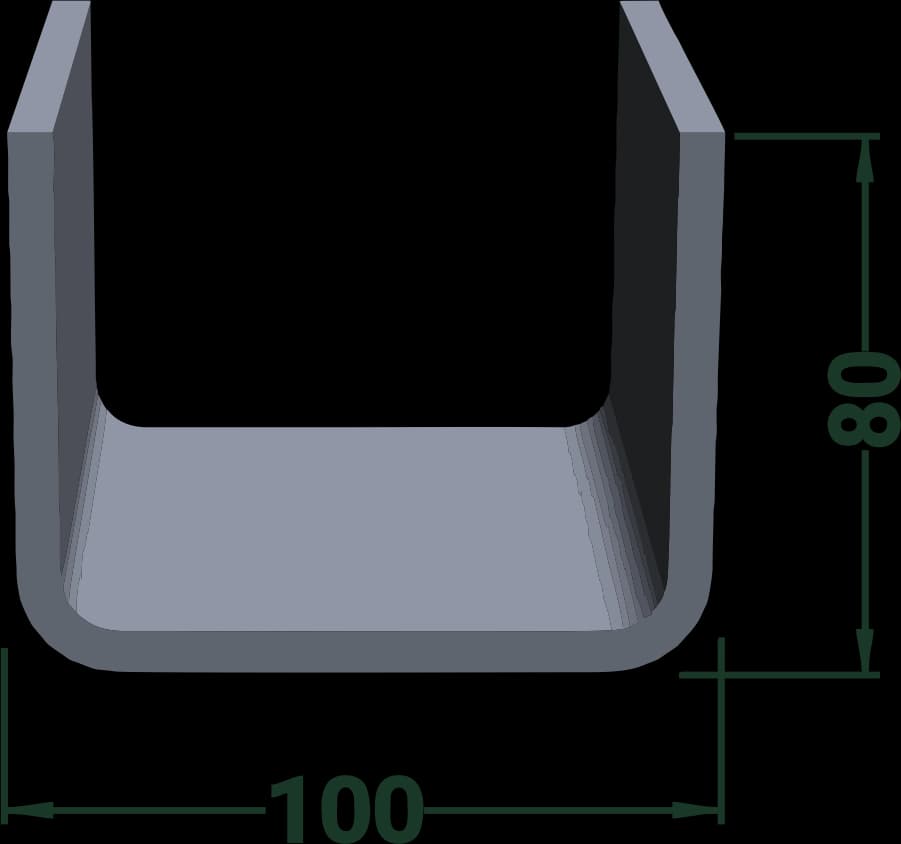

Pliegues en forma de U
Se recomienda respetar una proporción máxima entre la base y las alas para asegurar una correcta conformación sin interferencias ni deformaciones.
Regla general: la longitud de cada ala (flange) debe ser como máximo el 80% de la base. Es decir, relación base:ala = 1 : máx. 0,8
Pliegues ángulos abiertos y rectos
El ángulo de pliegue se mide siempre por el exterior del pliegue, es decir, el ángulo que se forma entre las caras externas de la chapa después del doblado.
En la imagen se muestran dos ejemplos frecuentes:
- Pliegue de 90°: ángulo recto, muy común en cajas y estructuras
- Pliegue de 135°: ángulo abierto, usado en diseños específicos
Importante: El ángulo de pliegue corresponde al ángulo creado en la chapa plana como resultado del proceso de plegado.
- Un pliegue de 90° exterior equivale a doblar 90° desde la posición plana
- Un pliegue de 45° exterior es un doblez menor, más abierto
- Siempre especificá el ángulo exterior en tus planos para evitar confusiones

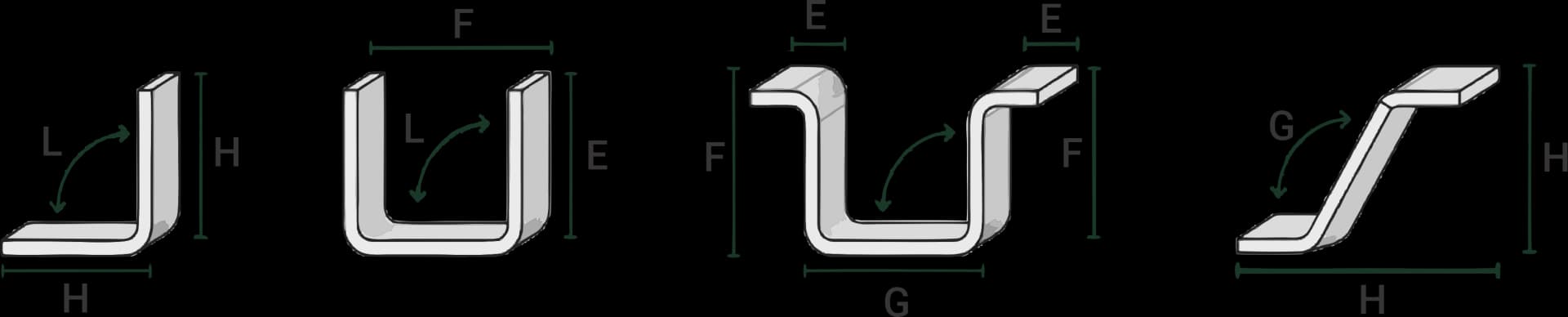

Tolerancias
Las piezas dobladas pueden tener diferentes tolerancias tanto en dimensiones como en ángulos de pliegue, dependiendo del tamaño y tipo de material. Es fundamental considerar la acumulación de tolerancias para piezas con múltiples pliegues.
| Rango Espesor (mm) | E | F | G | H | L (grados) | G (grados) |
|---|---|---|---|---|---|---|
| 0.9–3.2 | ±0,4 | ±0,8 | ±1,2 | ±1,2 | ±0,9° | ±1° |
| 3,2–6,3 | ±0,6 | ±0,9 | ±0,3 | ±0,3 | ±0,9° | ±1° |
| 6,3–7,9 | ±0,8 | ±0,3 | ±0,3 | ±0,3 | ±0,9° | ±1° |
Formatos de Archivo
Si tu pieza requiere plegado, necesitaremos un plano o archivo CAD con las indicaciones de pliegue.
Esto nos permite interpretar correctamente el diseño y asegurar un resultado preciso.
📐 Si el archivo es un CAD, debe estar en escala 1:1 y las medidas en milímetros.
En caso de usar otra unidad, debe indicarse expresamente en el archivo
Recordatorio: si falta alguna información o hay algo que aclarar, nos pondremos en contacto con vos antes de avanzar con la producción.
Piezas Espejadas
Indicaciones necesarias para una correcta fabricación
Si tu diseño incluye piezas espejadas (por ejemplo, izquierda y derecha), es fundamental que lo indiques claramente en el plano o en tu pedido.
Cuando solicites "1 + 1 espejadas", asumiremos que la cantidad total se divide en partes iguales: la mitad de las piezas se fabricarán para un lado y la otra mitad para su espejo.
En caso de que las cantidades no sean iguales, deberás solicitar cada pieza por separado, especificando la cantidad correspondiente y adjuntando su plano respectivo. Esto nos ayuda a evitar errores y asegurar una producción precisa.
Lo que no realizamos
Aunque nos encanta ayudarte con tus piezas plegadas, hay ciertos tipos de pliegues que no ofrecemos, ya sea por limitaciones técnicas o para garantizar la calidad del trabajo final:
- Pliegues en ángulos menores a 30° o mayores a 170°
- Plegado de chapas extremadamente delgadas (< 0,5 mm) o muy gruesas (> 8 mm) sin consulta previa
- Pliegues con radios internos menores al espesor del material
- Geometrías que requieran herramientas especiales no disponibles en nuestro taller
- Plegados que comprometan la integridad estructural de la pieza
¿Tenés dudas? Si tenés dudas sobre un diseño particular, escribinos y lo evaluamos juntos.
