Guía de Diseño para piezas de Corte Láser

Consejos de diseño para un buen corte láser. Para lograr cortes precisos y sin demoras, es clave que tus archivos sigan nuestras recomendaciones. ¡Un archivo bien preparado garantiza mejores piezas y entrega más rápida!

En Cortenvio, realizamos corte láser de chapas con tecnología avanzada y configuraciones específicas para cada material, garantizando máxima precisión y calidad.

Capacidades

Capacidades del proceso en chapa acero 1010

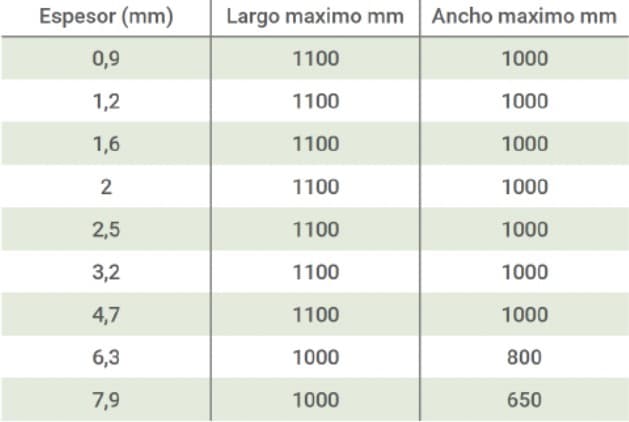

Tamaño máximo permitido para piezas en el servicio online

Si necesitas piezas más grandes o de otro material, podés usar nuestro servicio de Cotización personalizada

Tolerancias

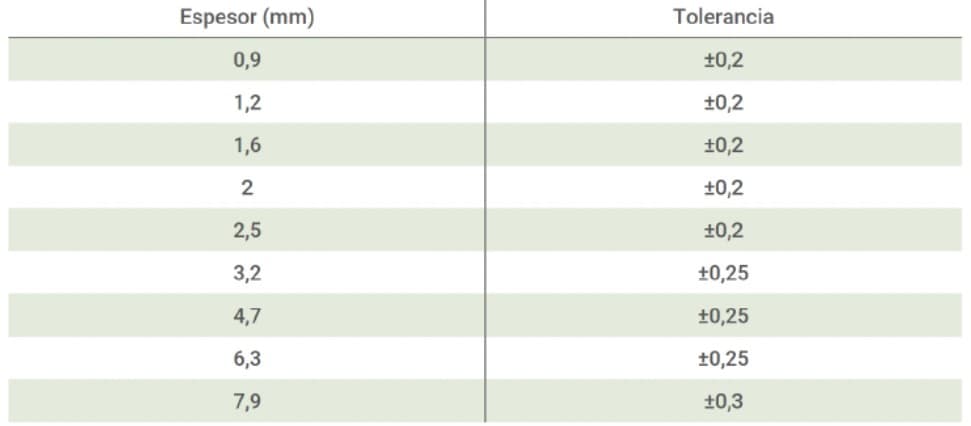

Tolerancias normales para corte láser

Formatos de archivo

Formatos de archivo aceptados para corte láser online

Para cotización instantánea: solo archivos .DXF.

Para otros formatos (AI, CDR, DWG, STEP, STP), utilizá el servicio de cotización personalizada.

También aceptamos archivos 3D en los formatos STEP y STP.

Requisitos de diseño

Te ayudamos a diseñar mejor para el corte láser. Tené en cuenta estas recomendaciones:

Resumen:

El diseño debe estar escalado correctamente a 1:1.
Los archivos deben contener solo las piezas o rutas de corte.
Convertí todo el texto en formas o contornos.
Las formas y fuentes deben estar stencilizadas o conectadas mediante puentes.
Los agujeros deben tener al menos el 60% del espesor del material.
Evitá líneas intersectadas o comunes.

Nota importante: Si tu archivo no cumple con estos requisitos, podés usar el servicio de Cotización personalizada y analizaremos tu pieza.

Limpiá tu archivo antes de enviarlo

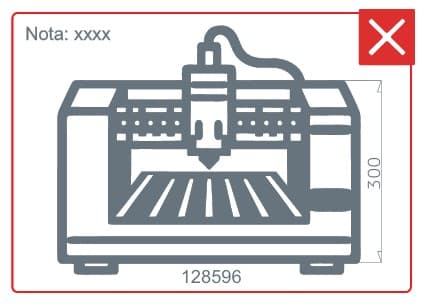

Eliminá medidas, textos, bordes o elementos innecesarios. Solo necesitamos la ruta de corte.
Podés indicar cantidades o detalles en el pedido. Si falta algo, te lo vamos a pedir.

Usá tipografías tipo stencil o agregá puentes

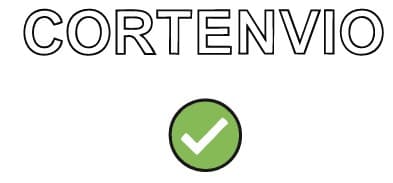

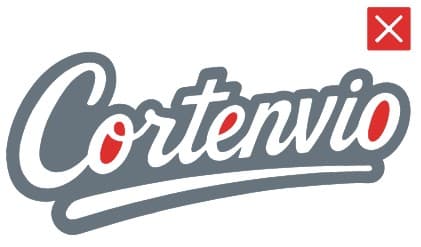

Las partes internas de letras como A, O o D se perderán si no están conectadas. Para evitar piezas sueltas y facilitar la instalación, diseñá pensando en una plantilla (stencil) o sumá “puentes“ que unan las partes internas con el exterior. Los recortes sueltos no se conservan, a menos que los envíes como piezas separadas.

Convertí el texto en contornos

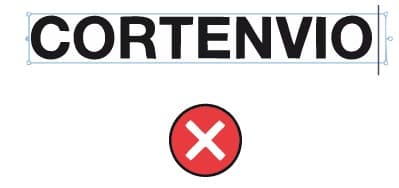

Las cajas de texto activas no se pueden cortar. Para incluir texto en tu diseño, asegurate de convertirlo en contornos o formas. Es fácil de hacer en cualquier software de diseño.

Evitá líneas superpuestas o compartidas

Revisá que tu diseño no tenga líneas que se crucen o se toquen. El láser no puede interpretar bien estas intersecciones y el corte puede fallar. Chequea el contorno para detectarlas fácilmente en tu software.

Asegurate de cerrar todas las formas

Los contornos abiertos son trayectorias incompletas que el láser no puede seguir correctamente. Esto puede generar cortes fallidos o piezas incompletas. Asegurate de que todas las formas estén completamente cerradas.

Recomendación para agujeros cercanos al borde

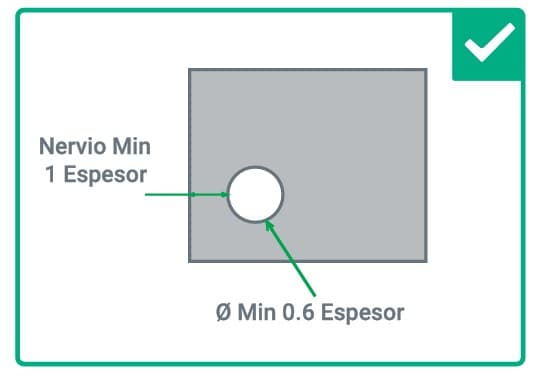

Para garantizar un corte limpio y evitar deformaciones: Diámetro mínimo del agujero: 0,6 veces el espesor del material. Distancia mínima al borde (nervio): 1 vez el espesor del material.

Consideraciones adicionales

Diseños muy densos aumentan costos y tiempos

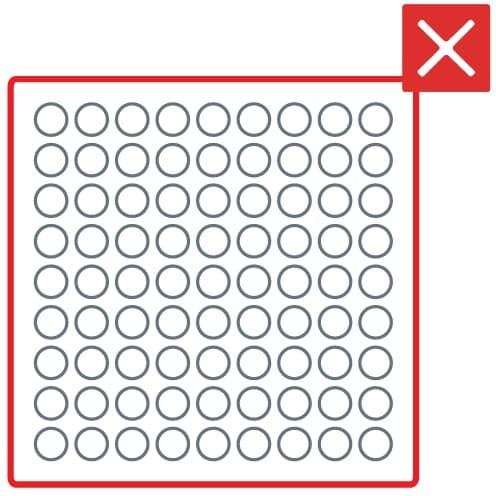

Cada perforación del láser requiere tiempo y puede incrementar el costo final. Reducí la cantidad de agujeros espaciándolos más o haciéndolos más grandes para optimizar el corte.

Entregamos solo tus piezas, no los sobrantes

En Cortenvio optimizamos el material para garantizar calidad y eficiencia. No incluimos restos ni retales, salvo que su extracción pueda dañar la pieza o su forma.
